3) Vertical Subwoofer Arrays

　図１２から１６は、verticalの平面で１、２、４、８、１６個の反射サブウーハー（１００ヘルツにおいて）の特性を示します。
　図１２は、前のサブウーハー（Horizontal Subwoofer Arrays）と比べて同じ特徴を持っているシングルサブウーハーの指向性特性が３６０°であることを示す。

　図13は、２個のサブウーハーアレイを示す。（垂直に積み上げられた状態。）指向特性は、シングルの時と較べて、今少し180°より狭い事に注意を払ってください。（ここで、初めて若干の指向性特性が見え始めます。）
　Note: この状態は同じく、垂直にスタックされた650-Pのような、1個のデュアル１８インチサブウーハーのケースでもあり得ました。

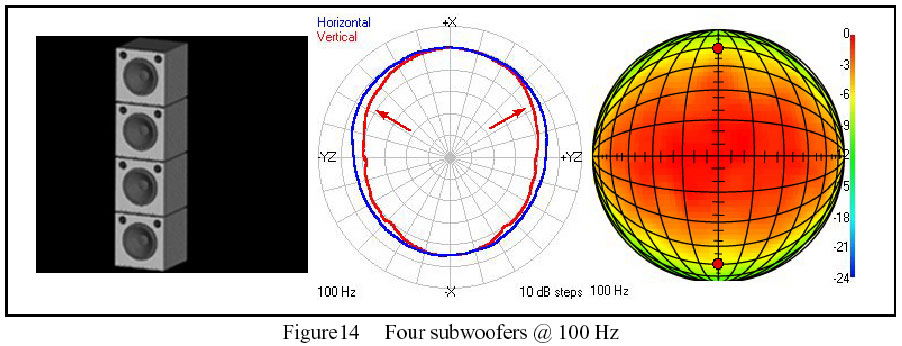

　図14は、４個のサブウーハーアレイを示す。（垂直に積み上げられた状態。）指向特性が、120°に縮小したことに注意をしてください。
　Note: この状態は、650-Pのような、2個のデュアル18インチ サブウーハーを垂直にスタックしたケースであり得た。

　図15は、8個のサブウーハーアレイを示す。（垂直に積み上げられた状態。）その指向性特性は、およそ６０°に縮小したことに注意を払ってください。
　Note: この状態は、同じく、650-Pのような、4個のデュアル18インチ サブウーハーを垂直にスタックしたケースでもあり得た。

　図16は、16個のサブウーハーアレイを示す。（垂直に積み上げられた状態。）指向特性が、50°以下に縮小したことに気づいてください。
　Note: この状態は、650-Pのような、8個のデュアル18インチ サブウーハーを垂直にスタックしたケースでもあり得た。

　Note: 低い天井で、閉だされた場所においては、天井の反射を抑える為に、縦の指向性を減らす事は、非常に都合がよい。
　垂直の平面にサブウーハーの数を増やした時、垂直指向性は、狭くなるだろう。しかし、水平指向性は、変化しないままであると、結論づけることが出来る。

　長い間、アップ出来ず、御迷惑をお掛けしました。

　ようやくここに、No.3のVertical Subwoofer Arraysをアップする事が、出来ました。前回のHorizontal Subwoofer Arraysと比較をして、見て頂ければ、より参考になるかと、思います。

　次回は、最終稿になりますが、Subwoofer Arrays for Directivity Controlと題して、水平、垂直Arrayを組み合わせた状態時の指向特性について、取り上げます。

　次回をお楽しみに！！

　最後まで読んでいただき、有難うございました。

　また、音響に関して分かりにくい点、普段、疑問に思っていることがありましたら、私が答えられる範囲で対応したいと考えています。
　

　今後ともよろしくお願い致します。

***参考文献 Self Powered Optization Guide ***
